永磁无刷直流同步电机技术,在极高的效率下促使空间气流流动循环,达到人员降温的目的,极大的改善环境舒适度,同比普通交流电机节能10%以上,更低能耗,更高效率

  • 4.5米

    最大直径

  • 8500m³/min

    满载风量

  • 70rpm

    最大转速

  • 0.55kw

    最大功率

  • 产品介绍

  • 产品参数

  • 产品视频

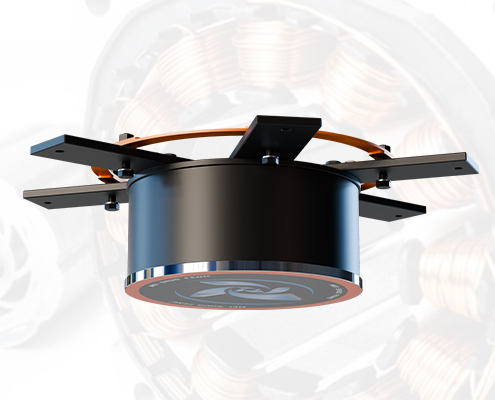

永磁无刷同步电机


内转子结构大风扇,采用嵌入式聚磁转子,稀土永磁无刷同步伺服电机,具有能耗低,结构紧凑,功率密度高,提高了可靠性和传动效率,高聚密稀土永磁,不脱落,不退磁;自然冷却,温升低,无油污污染;密封结构设计,防护等级高,使用寿命更长等特点


undefined

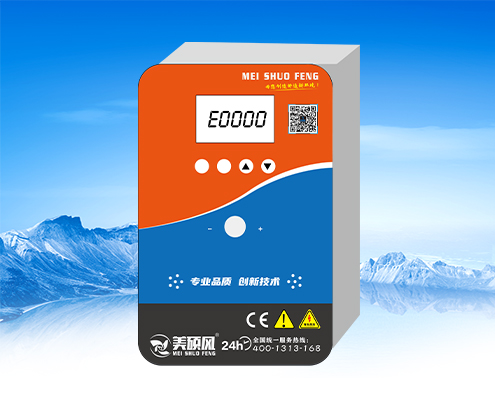

智能变频控制系统

采用智能控制系统,永磁矢量算法,无极变频调速,启停和运行精准平稳,调节风量只需旋转风量调节开关,即可实现不同风量,满足不同工况使用


具有接地故障、过温、过载、短路保护等功能


内置滤波器,减少外部干扰,集成电路系统监控风扇运行状况,遇到故障自动切断输出,提升产品安全系数


 独立风道    PCBA增强涂层     全面安规  电磁干扰测试     完善的保护功能

undefined

铝镁合金扇叶


扇叶材质采用加硬高韧性6005航空级铝镁合金,挤压拉伸成型,T6热处理,表面光滑,防腐蚀,不易沾灰;扇叶内置多套穿透式加强筋支撑系统与竖韧钢丝绳,扇叶的固定采用点面线安全方式,增强扇叶自身强度,减小对连接件的长期疲劳,强度高,韧性好,寿命长,稳固不易变形,安全性能进一步提高



扇叶的外形尺寸根据空气力学原理,将使风量更大,同时也使整机重量减轻、电机效率提升更高

undefined

德国法兰盘保护装置


引入德国法兰盘保护装置设计,极致严紧安全保护结构,全面杜绝任意部件

脱落,安全可靠,使用无忧


undefined

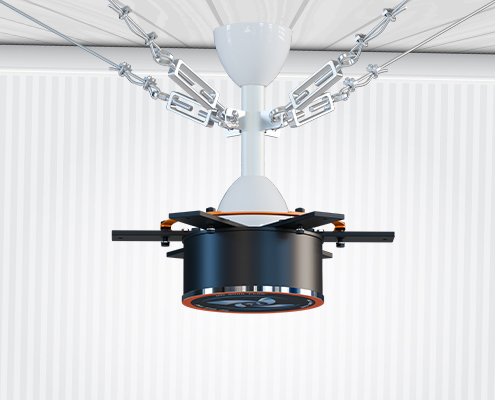

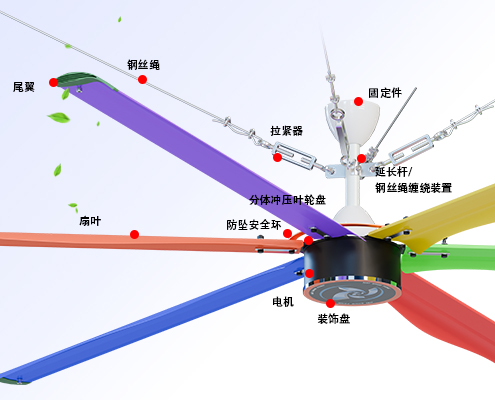

安全结构装置

 一体连接

万无一失的十五道安全防护措施一通过十五道安全防护器件将固定杆、电机、轮毂、扇叶连为一体,杜绝任意部件脱落,安全可靠,使用无忧

 安全保护

紧固件--所有紧固件高达8.8级以上高强度工业螺栓配防滑螺母+高强度防松紧固剂,实际应力达10倍以上

钢丝拉锁引装置--高空防护,每根钢丝拉索应力强度可达1000kg,保持风扇在旋转时产生的巨大惯性下运行稳定可靠,风扇发生意外时,钢丝绳可以将风扇悬于空中,杜绝掉落危险


undefined

安装固定装置


高强度合金钢,坚固耐用,稳固不松动确保整机稳定,顶板弧形槽安全设计,可大幅度调节延长杆角度,确保风扇竖直向下,避免振动和离心力传递给建筑物


钢丝绳缠绕,可有效防止风扇在运行中坠落(只合适H型钢或者工字钢结构的固定设计夹板固定方式)



undefined


INSTALL FLTTINGS

安装配件

  • undefined

    电机总成

  • undefined

    连接板

  • undefined

    扇叶

  • undefined

    控制箱总成

  • undefined

    方通吊杆

  • undefined

    螺丝、螺母

  • undefined

    扇叶环形连接片

  • undefined

    钢丝绳固定件

  • undefined

    扇叶连接板

  • undefined

    底盘装饰盖

INSTALLATION

部分安装示意图

  • undefined

    工字钢顶梁结构

  • undefined

    混泥土横梁结构

  • undefined

    方通/角钢结构

INSTALL FITTINGS

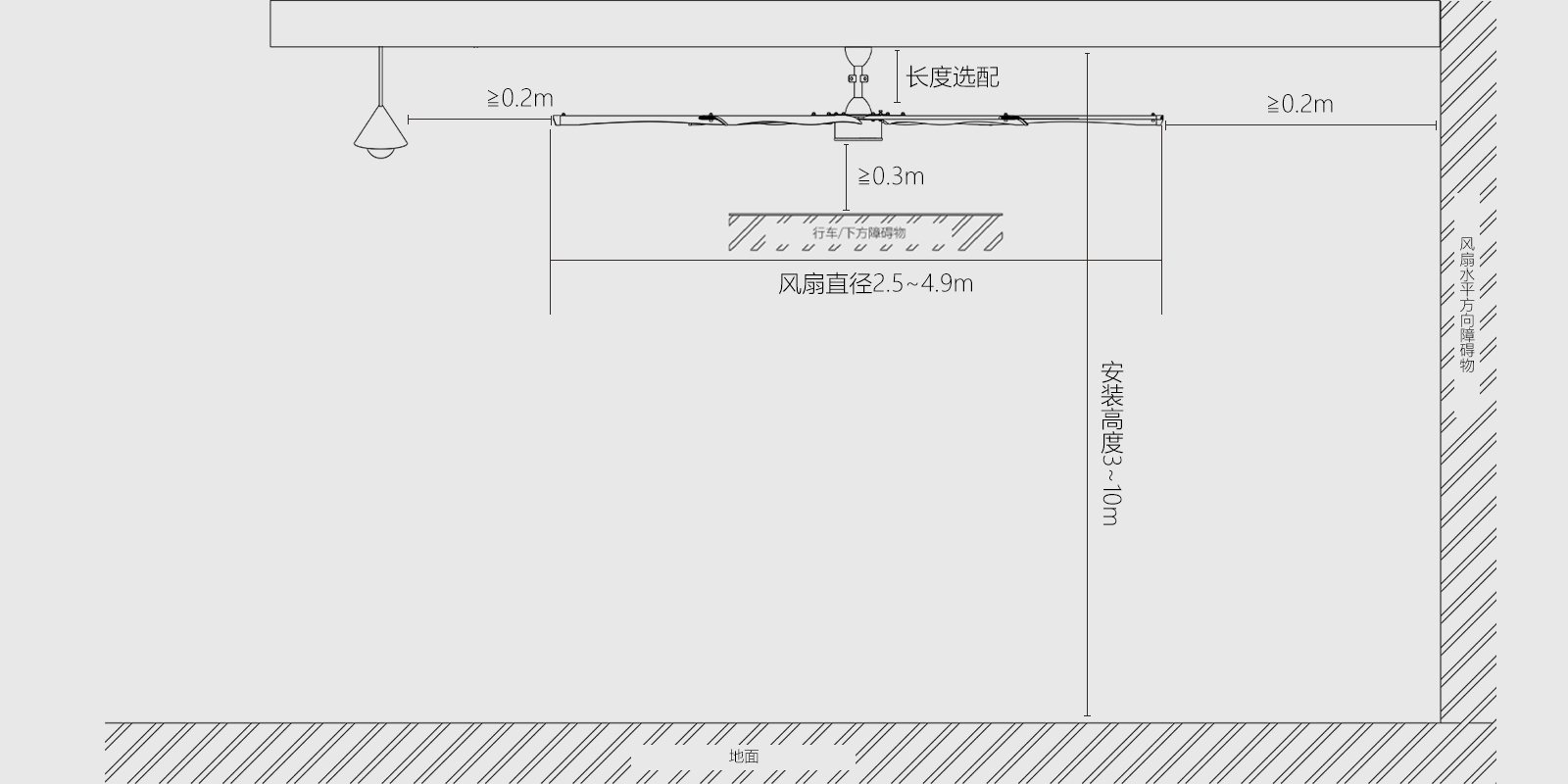

立面安装示意图


undefined




型号
(Model)
直径(M/FT)
Diameter
叶片数量(PC)
Number of leaves
功率(KW)
power
转速(RPM)
speed
重量(kg)
weight
电压(V)
Voltage
最大风量(m³/min)
Max airflow rate

MSF-4500II

4.5(15")50.557060220-2408500
MSF-4200II4.2(14")

5

0.557558220-2407000
MSF-4000II4.0(13")5/60.5590/8554/56220-2406000
MSF-3500II3.5(12")5/60.55100/9552/54220-2404500
MSF-3000II3.0(10")5/60.55105/10050/52220-2403500
MSF-2500II2.5(8")5/60.55110/10548/50220-2402500
